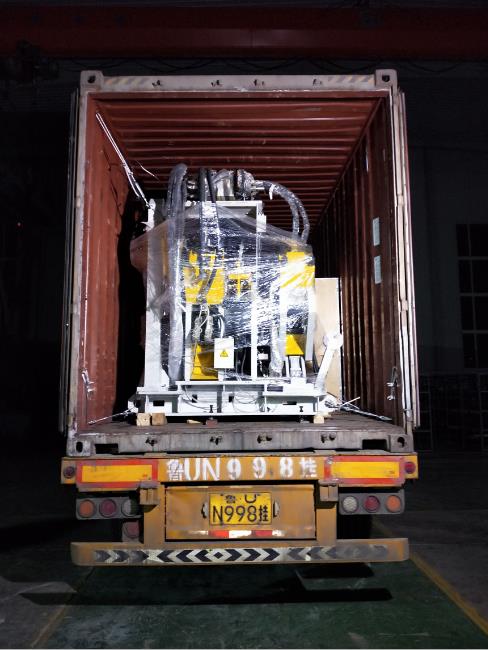

濟南燎原數控設備加班發貨中........
APL-1412數控角鋼打字、沖孔、剪切聯合生產線
技術參數
參數細目 | 參數 |
加工角鋼范圍 | 56×56×3～140×140×12 |
最大沖孔能力 直徑*厚度 | Ф26×12（Q235） |
沖孔公稱力（KN） | 550 |
打字力（KN） | 550 |
切斷力（KN） | 760 |
最大毛坯長度 | 12 |
成品最大長度 | 10 |
每側沖頭數目 （個） | 2 |
打印字頭組數（組） | 4 |
字頭尺寸 | 14×10×19（也可依據客戶要求） |
數控軸數 | 3 |
切斷方式 | 雙刃切斷 |
角鋼進給速度（m/min） | 60m/min |
加工精度 | 符合GB/T-2694-2003 |
編程方式 | 鍵盤輸入，接口輸入 |
外形尺寸 | 25×6.5×2.2 |
機器凈重（KG） | 約16000 |
性能特點說明：
■采用數控技術，伺服電機送進，效率高，工件精度穩定；
■關鍵的液、氣、電元件全部進口，詳見《APL1412型全自動數控角鋼生產線主要元件清單》；
■關鍵電纜，如旋轉編碼器電纜，PLC通訊電纜等，均采用屏蔽雙絞電纜，不會因信號干擾造成精度誤差；
■編程簡易且可以直接使用放樣軟件所生成的程序數據；
■計算機為中文界面，操作簡易，可顯示工件圖形 ；
■打印、沖孔、切斷，均自動進行；
■編制程序時，只需鍵入工件尺寸、孔徑、準距、工件數，或用第三方軟件CAD/CAM直換轉換；
■該機上安裝托料和壓料裝置，能適應彎曲較大的角鋼，并對前后托料單元進行了徹底改進，其它公司的托料單元在使用一段時間后，存在托料彈簧壓并不再彈起的缺陷，而徹底改進后的托料單元，采用導軌與彈簧相結合的新型結構，使托料彈簧正面承受壓力，從而避免了壓并不再彈起的缺陷，可以說，新型結構更合理，更實用，且更加美觀；
■四種剪切功能，任意選擇（切前端、切后端、免剪切、兩端切），可以加工定尺料；
■具有故障自我診斷功能；
